网络分析仪的频率范围介于 9 kHz 至 4.5/8.5 GHz 和 100 kHz 至 20/26.5/40/43.5 GHz，专用于移动无线电、电子产品以及航空航天和国防应用，同时也可用于高速印刷电路板设计。R&S®ZNB 非常适用于放大器、混频器、滤波器和电缆等射频组件的开发、生产和维修应用。

主要特点
·频率范围介于 9 kHz 至 43.5 GHZ；
·两个或四个端口；
·最高 140 dB 的宽动态范围；
·扫描时间短暂，扫描 401 个点仅需 4 ms98 dB 的较宽功率扫描范围。

射频性能
为满足最高标准而设计
R&S@ZNB 接收机兼具出色的功率处理容量、高灵敏度和低迹线噪声。R&SZNB 基本单元一般具有140 dB 动态范围。R&SZNB8-B5x选件可将动态范围扩展至最高 150 dB，以用于端口间测量。分析仪可以测量 S 参数，幅度和相位漂移通常分别小于 0.01 dB/°C 和 0.15°CR&S@ZNB 经过校准后可在数天内执行精确测量，无需重新进行校准。

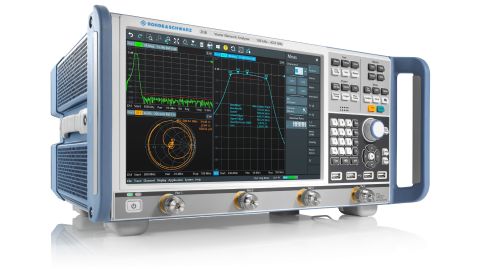

R&S ZNB43 带四个端口。

多功能选件
便于轻松测量有源和无源射频器件的特性

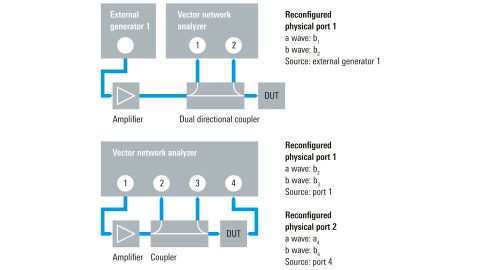

R&S ZNB 提供丰富功能和选件，包括嵌入/去嵌、混合模式S参数(用于表征均衡被测设备)和重新定义的S参数(用于灵活配置测试装置)。分析仪还提供包含眼图的时域测量选件、变频测量和两个独立的内部发生器。

在生产中实现高吞吐量
快速测量并轻松控制外部组件
得益于出色的合成器稳定时间，R&S ZNB 的测量时间非常短。大中频带宽实现快速采样。分析仪还支持高速数据处理以进行显示，并将 LAN 或 IEC/IEEE 数据快速传输至控制器。分段扫描等功能进步缩短了测量时间。RFFE GPIO、GPIB 和处理器 I0 等集成式控制接口有助于轻松控制模块或外部零件。

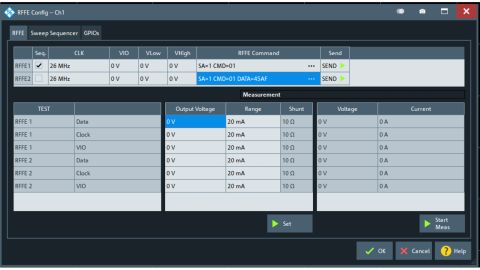

RFFE GPI0 接口配置菜单

多端口测量
最多可测量 48 个端口
R&S ZNB 和各种开关矩阵组成综合全面的解决方案，支持最多 48 个端口的复杂模块测量。罗德与施瓦茨矩阵支持完整交叉开关测量，能够测定多端口被测设备的所有S参数。自动校准单元最多带 24个端口，能够快速精确地校准装置。

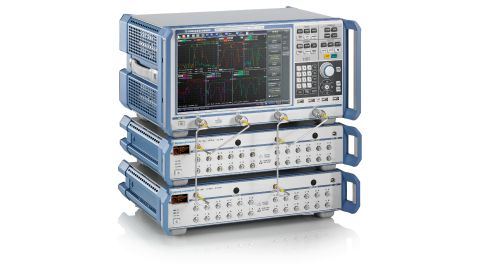

R&S ZNB 配备两个 R&SZN-Z84 开关矩阵

借助附件构建完整的解决方案
·用于校准、验证和各种测量的不同附件
·机械校准和验证套件

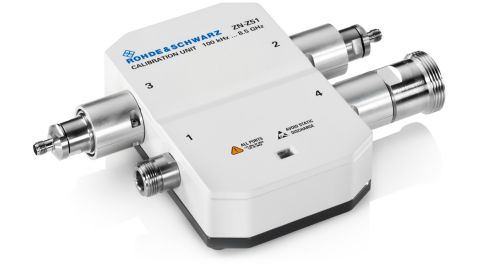

·自动校准单元
·测试电缆
·力矩扳手
·支持 R&S@NRP 功率探头系列
·另有更多优点

SCPI记录器
简化复杂测量任务的自动化测试流程
R&S ZNB SCPI记录器根据用户操作自动生成 SCPI 命令席列。捕获的命令席列能够以 MATLAB、Pvthon 和 C++ 等不同的编程语言导出并直接使用。R&S ZNB SCPL记录器是强大的测试自动化工具，适合开发、验证和生产环境。它简化了复杂的测量任务，并优化了工作流程的效率。
