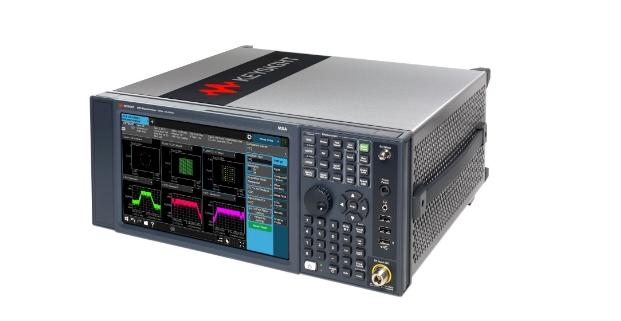

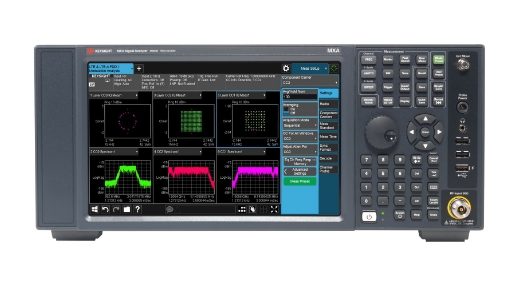

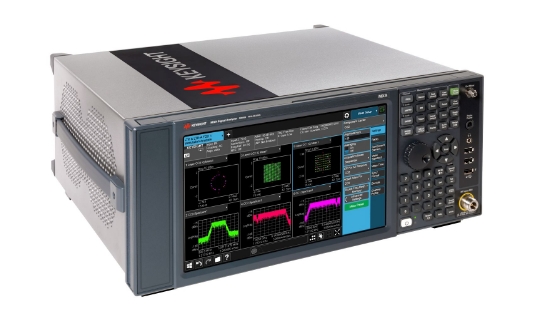

是德N9020B频谱分析仪（也被称为N9020B MXA信号分析仪）是Keysight Technologies（是德科技）生产的一款高性能、多功能的测试仪器，专为满足不断演进的无线器件测试要求而设计。

一、是德N9020B频谱分析仪主要技术特点：

1.宽频率范围

N9020B的频率范围可选，从10 Hz至3.6 GHz、8.4 GHz、13.6 GHz、26.5 GHz，甚至通过使用混频器可以扩展至1.1 THz。这种广泛的频率覆盖范围使其能够适用于多种无线设备和应用场景。

2.高分析带宽

分析带宽最大可达160 MHz，带宽选件包括25 MHz（标配）、40 MHz、85 MHz、125 MHz和160 MHz。实时带宽同样最大为160 MHz，选件有85 MHz、125 MHz和160 MHz。这使得N9020B能够捕获并分析复杂的信号细节。

3.高精度与高性能

在1 GHz时的DANL（显示平均噪声电平）为-166 dBm，相位噪声在1 GHz时，10 kHz、30 kHz和1 MHz频偏处分别低至-114 dBc/Hz、-136 dBc/Hz和-137 dBc/Hz。总体幅度精度为±0.23 dB，三阶截获点在1 GHz时为+20 dBm，相应的三阶动态范围为116 dB。这些指标确保了高精度和高性能的测量。

4.硬件加速功率测量

通过硬件加速技术，N9020B能够显著缩短测试时间，提高测量效率。快速显示更新、标记峰值搜索和快速扫描等功能进一步增强了其性能。

5.直观的多点触控界面

配备直观的多点触控界面，降低了测量复杂性，使得即使是测试更先进的器件也能轻松完成。颜色编码结果和耦合游标功能有助于用户轻松识别测量结果和重要事件。

二、是德N9020B频谱分析仪性能特点：

1. 无线通信

基站和终端设备测试：N9020B可用于测试无线通信基站和终端设备的性能，包括信号质量、干扰分析和功率分布等。通过对频谱的深入分析，工程师可以评估设备的性能，确保无线通信系统的稳定性和可靠性。

无线标准支持：支持多种无线通信标准，如4G、5G、WLAN等。这使得N9020B能够应用于各种无线通信系统的测试和优化，包括蜂窝网络、Wi-Fi等。

2. 雷达系统

雷达信号处理：N9020B能够实时分析雷达信号的频率和幅度特性，为雷达系统的研发、测试和维护提供有力支持。工程师可以使用该分析仪来检测雷达信号的质量，评估系统的性能，并进行必要的优化。

目标检测和跟踪：在雷达系统中，N9020B的高性能频谱分析能力有助于工程师进行精确的目标检测和跟踪，提高雷达系统的准确性和可靠性。

3. 电子对抗

侦察与干扰：在电子对抗领域，N9020B可用于侦察敌方信号，分析其频率和幅度特性，从而制定有效的干扰策略。其高灵敏度和大动态范围特性使得该分析仪能够在复杂电磁环境中迅速发现目标信号，并进行精确分析。

抗干扰测试：工程师还可以使用N9020B来测试电子设备的抗干扰能力，确保设备在复杂电磁环境中的稳定性和可靠性。

4. 信号处理

信号特征提取：N9020B能够实时分析信号的频率和幅度特性，帮助工程师进行信号处理和特征提取。这对于信号处理算法的开发和优化具有重要意义。

实时频谱分析：该分析仪的全频段实时频谱分析功能能够捕获偶发或瞬态信号，为信号处理提供丰富的数据支持。

5. 其他应用

噪声系数测量：N9020B支持噪声系数测量，可用于评估电子设备的噪声性能。

相位噪声分析：相位噪声是影响电子设备性能的重要因素之一。N9020B能够准确测量相位噪声，帮助工程师评估和优化设备的性能。

脉冲分析：支持脉冲分析功能，可用于测试和分析脉冲信号的特性。
